로옴, DC Brush 모터 구동에 폭넓게 대응 가능한 범용 모터 드라이버 IC 개발

최근 백색가전을 비롯하여 민생기기 및 산업기기 분야에서 제어 기구가 전동화되면서 저전력 실현 DC Brush 모터에 대한 요구가 높아지고 있다. 그리고 이러한 DC Brush 모터를 구동하는 모터 드라이버에는 설계의 공통화나 외장 부품의 삭감, 고신뢰성 및 소형 구성이 요구됨에 따라 비용과 설계 효율의 양립이 과제로 대두되고 있다.

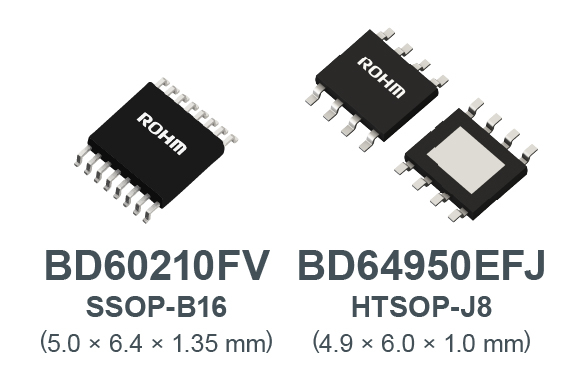

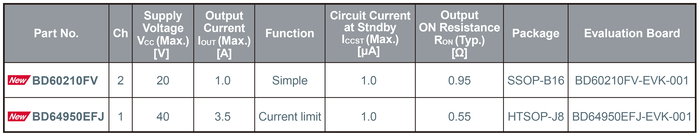

이에 로옴(ROHM) 주식회사는 냉장고나 에어컨 등 백색가전을 비롯하여, 민생기기 및 산업기기용 DC Brush 모터의 구동에 폭넓게 대응하는 범용 모터 드라이버 IC 'BD60210FV' (20V 내압 / 2ch) 및 'BD64950EFJ' (40V 내압 / 1ch)를 개발했다.

두 제품 모두 범용성이 높은 패키지를 채용하여 새로운 설계에 도입하는 것뿐만 아니라, 회로 변경이나 파생 모델로의 전개, 설계 공통화에 높은 효과를 발휘한다. 또한, 스탠바이 전류를 낮게 억제하여 (Typ : 0.0μA, Max ： 1.0μA), 어플리케이션 대기 시의 저전력화에 크게 기여한다.

'BD60210FV'는 DC Brush 모터 2개 또는 스테핑 모터 1개의 구동이 가능한 H-bridge(모터의 회전 방향을 제어하기 위해 사용되는 전자회로의 일종) 2회로 (2ch)의 다이렉트 PWM 제어 타입 모터 드라이버다. 승압이 필요하지 않은 H-bridge 회로 구성으로, 외장 부품을 최소한으로 억제하여 스페이스 절약 및 설계 간소화에 기여한다.

'BD64950EFJ'는 H-bridge 1회로 (1ch)로, '다이렉트 PWM 제어'(PWM 신호를 그대로 H-bridge 등에 전달하여 모터의 회전 속도를 직접 제어하는 방식) 및 '정전류 PWM 제어'(모터에 흐르는 전류를 일정하게 유지하기 위해 PWM을 사용하는 제어 방식)의 두가지 방식에 대응한다. 낮은 ON 저항 설계로 발열을 억제하여, 효율적인 모터 구동을 실현할 수 있다. 또한, 40V 내압으로 고전압 (24V) 구동이 요구되는 DC Brush 모터에 대응할 수 있다.

신제품은 이미 양산을 시작했으며(샘플 가격 300엔 / 개, 세금 불포함), 온라인 판매에도 대응하여 Chip 1 Stop 및 CoreStaff Online 등 온라인 부품 유통 사이트에서 구입 가능하다 (BD60210FV, BD64950EFJ). 또한, 어플리케이션의 개발 및 설계에 도움이 되도록 평가 보드 (BD60210FV-EVK-001, BD64950EFJ-EVK-001)도 구비하고 있다.

로옴 관계자는 “앞으로도 민생기기 및 산업기기 분야의 모터 구동 솔루션을 확충하여, 사회의 쾌적성과 저전력화에 기여해 나갈 것”이라고 말했다.

임민지 기자 minzi56@etnews.com
